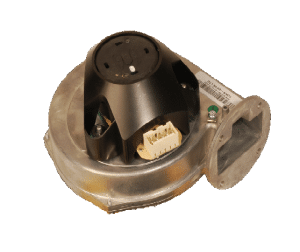

ITHO Klimax CV2 ventilator

De ITHO Klimax CV2 is een cv-toestel met een maximaal rendement. Door middel van een spiranox warmtewisselaar uit roestvaststaal en de ITHO Klimax CV2 ventilator, worden de rookgassen gekoeld tot onder het condensatiepunt. De extra warmte die hierbij ontstaat komt ten goede aan het rendement van de cv-ketel. Dit rendement bedraagt meer dan 107%.
De Europese berekeningsmethode gaat uit van een rendement van 100% bij toestellen die de rookgassen niet laten condenseren en van meer dan 100% bij condenserende toestellen. Aangezien de rookgassen dermate laag in temperatuur zijn (lager dan 75°C), dient een rvs- of dikwandig aluminium, HR goedgekeurde afvoerleiding te worden
toegepast. Bij toepassing van aluminium rookgasafvoer is het aan te raden een condensopvang te monteren in de rookgasafvoerleiding, teneinde vervuiling door aluminium corrosie te voorkomen.

Storingsoorzaak

De volgende oorzaken kunnen de redenen zijn van de storingen:
1. Kamerthermostaat is niet juist aangesloten.
2. Kamerthermostaat schakelt niet uit, kortsluiting in de kabel.
3. Sensor maakt kortsluiting in de kabel of intern.
4. Pomp draait niet/zit vast.
5. Waterdruk in de cv-installatie is te laag.
6. Waterdruk in de cv-installatie is te hoog.
7. ITHO Klimax CV2 ventilator is niet aangesloten (stekker is vergeten aan te sluiten).
8. ITHO Klimax CV2 ventilator is vervuild.
9. ITHO Klimax CV2 ventilator is defect.
10. Gaskraan is niet geopend.
11. Gasdruk is te laag.
12. Gasleiding diameter te gering.
13. Code key niet gemonteerd. Code key maakt geen goede verbinding met automaat. Code key type fout.
14. Zekering defect.
15. Na het programmeren met behulp van een PC zal deze code zichtbaar zijn.
16. Gasklepinstelling bij het laagste toerental is niet correct.
17. Gasklep is elektrisch niet of onjuist aangesloten.
18. Ontsteekkabel onderbroken of niet juist aangesloten.
19. Trafo defect.
20. Aansluitstekker naar gasklep niet juist aangesloten, of vocht insluiting.
21. Pompstekker niet juist aangesloten.
22. Sifon verstopt.
23. Lucht in het systeem, handontluchter openen en sluiten, na ontluchten.
24. Driewegklep is vervuild.
25. Te veel weerstand in het afvoersysteem of afvoersysteem vervuild.
26. Afvoersysteem is lek naar het toevoersysteem; recirculatie rookgas, uitsluitend bij concentrische aansluiting.
27. Toevoersysteem watert in.
28. Doorstroom instelkraan is vervuild, indien van toepassing bypass controleren, filter vervuild.
29. Warmtewisselaar is intern vervuild (onvoldoende circulatie).
30. Maximaalthermostaat defect.
31. Maximale belasting te hoog.
34. Branderautomaat defect.
35. Ontsteekelektrode defect (porselein gescheurd), afstand tot brander is onjuist.
36. Vocht op de kabels van de gasklep of ontsteekkabel.
37. Vocht op de printplaat van de branderautomaat.
38. Vocht in de pompbedrading.
39. Vocht op ventilator of aansluiting.
40. Stekker ventilator onjuist aangesloten.
41. Stekker niet correct aangesloten.
42. Aansluitkabel beschadigd.
43. Sensor defect.
44. Rookgascirculatie achter uit de warmtewisselaar.
45. Warmtapwaterkraan lekt, of lekkage in de warmwater leiding (ketel in warmwater bedrijf).
46. Stand van de toerenschakelaar op de pomp is te laag afgesteld.
47. Sensoren verwisseld, sensoren niet goed op leiding gemonteerd.
48. Instelingen die met PC zijn geprogrammeerd zijn opgeslagen (ketel Reset via ’infotoets’).
49. Zekering defect.
50. Geen netspanning 230 Vac.
